小航課堂開課啦

上期，小航向大家介紹了

電連接器的基本分類及連接結構，

今天，和大家聊聊電連接器的

組成和基本材料選用！

連接器由插座、插頭、附件三部分組成。插座、插頭用來固定接觸件，插合后連接。附件用來固定電線、保護焊（壓）點處不受力，附件通過螺紋或螺釘連接在插頭或插座上。

圓形連接器的插頭與插座之間有螺紋連接、三曲槽卡口連接、推拉式連接、三頭螺紋連接、半圓環扣緊等形式；矩形連接器插頭與插座之間有直接插合、螺釘連接、縮緊裝置連接等。

圓形電連接器部件組成包括：殼體、絕緣安裝板、接觸件。

矩形電連接部件組成包括：絕緣體、接觸件、殼體。

附件是電連接器的重要組成部分，連接器在使用中需要用戶單獨對附件進行選擇。附件的主要作用是：保護導線與接觸體端接處不受損傷、固定線纜、提高電磁屏蔽性能（如鈦鎳環）。如小航的J599系列連接器，附件按照連接器尾部出線方式可分為兩種：直式和彎式。

電連接器材料的選擇涉及因素很多，包括電連接器本身的機械、電氣、環境性能要求等。如環境密封或氣密封連接器中所用的密封材料以及膠粘材料、金屬材料（外殼和接觸件）等。

　?、?/p>

　　接觸件材料

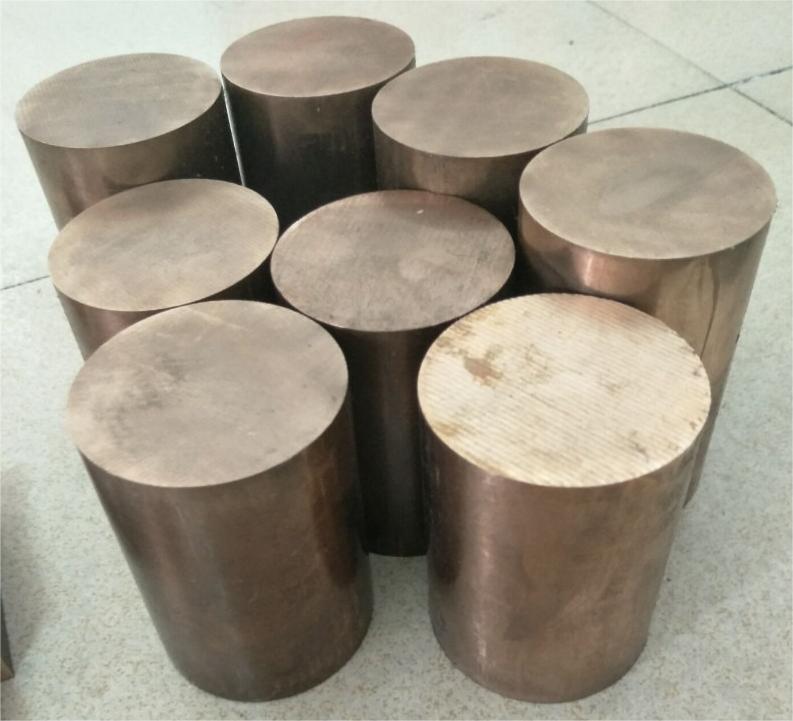

接觸件材料的選擇應滿足電氣性能和機械性能要求，同時應保證易于加工和低成本。性能要求主要是指在整個壽命期內有低的接觸電阻和良好的電傳導性，它與材料的表面性質，彈性模量及應力松弛特性有關。常見的接觸件材料有：銅，黃銅，錫青銅（phosphor bronze），鈹青銅（beryllium copper），銅合金（nickel-silver），鋼和鎳。

　?、?/p>

　　絕緣材料

絕緣材料應滿足電性能、溫度和機械性能要求，一般根據電連接器的電性能，工作溫度及機械和環境要求來選擇材料。電性能主要取決于材料的介電性能和體積電阻率，工作溫度決定于材料的熱變形溫度，機械性能取決于材料的沖擊強度和彎曲強度。常見的絕緣材料包括熱塑性塑料（如聚酰胺、聚氯乙烯、ABS、聚四氟乙烯，聚酯，聚苯醚等）和熱固性塑料（如酚醛樹脂、尿甲醛、DAP、環氧樹脂等）。

　　③

　　外殼材料

外殼材料是取決于電連接器的結構強度、耐腐蝕及電磁屏蔽等要求，外殼材料不但要有足夠的強度，而且要有較好的表面涂覆和較輕的重量，鑒于這幾個原則，外殼材料通常選用鋁合金，有的為了保證可靠的耐海水腐蝕，外殼材料采用不銹鋼，如小航的SM系列深水密封產品。有的為了減輕重量，采用復合材料外表面采用金屬鍍層，如小航的JY599Ⅲ系列產品。

　　▲SM系列深水密封產品

　　④

　　鍍層材料

接觸件和殼體等主要零件，為滿足規定的性能要求，保持可焊性，防止腐蝕，提高耐磨和機械壽命，保證常閉合狀態下低電平電路接觸件能可靠工作，對表面均需進行電鍍。鍍層材料可分為貴金屬（金，銠，鈀和鉑等）和非貴金屬（錫，鉛，錫鉛合金和鎳等）。鍍金接觸件具有優良的耐腐蝕、耐磨和低接觸電阻等性能，廣泛應用于高可靠的軍用電連接器中。

　?、?/p>

　　其他彈性零件

連接器上還有許多起鎖緊定位等功能的關鍵零件，其材料性能是否符合要求非常重要。不少連接器失效都是由于彈性零件選材失當引起的。

材料的準確選用是研制生產連接器的重要條件。隨著制造業技術水平的不斷提升和連接器自身發展的需求，越來越多的新技術、新工藝和新材料為連接器行業的快速發展提供了強有力的支撐。

作者/ 董瀟

監制/ 盧明勝
