問題四結構圖板的鋼筋如何看是上部還是下部 可以參照圖集標注說明，一般情況下，T表示上部鋼筋，B表示下部鋼筋，X表示左右方向鋼筋，俯表示上下方向鋼筋 問題五房屋板配筋圖怎么看有圖 底下帶180度彎鉤的是板的底筋 上面那是蓋筋 雖然有彎鉤 但是要看鋼筋 圓鋼就要彎 帶肋鋼就不用 底。

1 查看樓板鋼筋圖時，首先應注意梁的代號斷面尺寸寬×高以及配筋的具體數值，這些通常直接標注在圖上2 采用平面注寫方式時，會在梁的平面布置圖上選擇一根梁，直接標注其代號斷面尺寸寬×高和配筋的詳細數值3 梁平法施工圖是通過在梁的結構平面布置圖上使用平面注寫方式或截面注。

問題七屋面板配筋圖中，如圖的上部下層筋和下部上層筋用廣聯達鋼筋計量軟件怎么畫 點那個“XY”的按鈕，在彈出的對話框中直接寫鋼筋信息就可以了造價有什么不懂的，看下網上陳陳講的問題八屋面板的厚度怎么確定 除附圖截圖所示外1，高規 第455頂層樓板厚度不宜小于120mm，宜雙層。

問題四板面附加鋼筋的長度從哪里開始計算如果圖紙沒有明確規定，板面附加鋼筋的長度通常從支座的中線開始計算問題五如何解讀樓板鋼筋圖樓板的配筋通常有兩種形式板面筋和板底筋板面筋包括分布筋支座負筋和面貫通筋在特殊情況下，還會有陽角放射筋和陰角附加筋通常，首先查看圖紙說明，了解。

配筋圖中鋼筋分布方向的查看方法如下樓板和基礎筏板配筋圖直接觀察樓板和基礎筏板的配筋圖通常會直接畫出鋼筋的型號和分布方向可以觀察圖紙上的箭頭或文字標注，這些通常會明確指出鋼筋的鋪設方向梁的配筋圖參考圖集梁的配筋圖一般采用03G101等圖集進行標注需要熟悉這些圖集，才能準確判斷鋼筋。

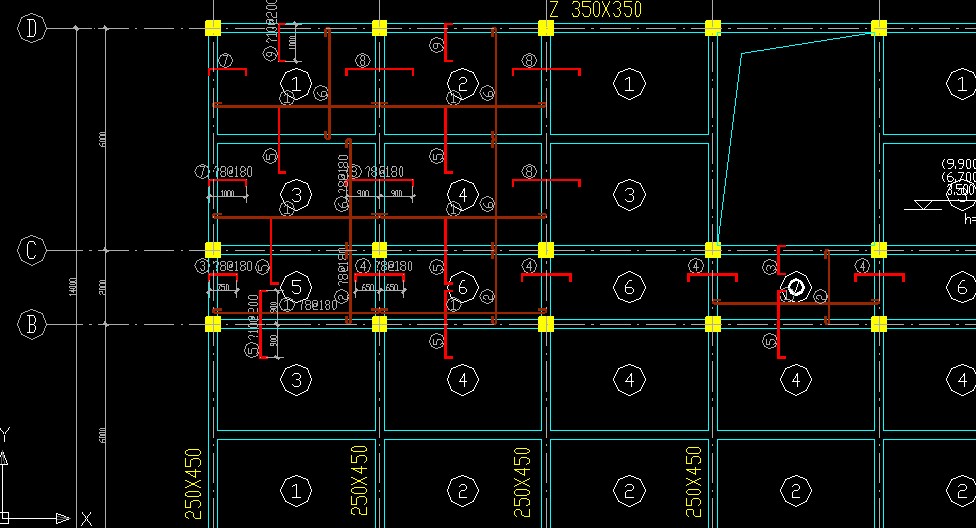

屋面板配筋圖主要展示了屋面板內部鋼筋的配置情況，是建筑設計和施工中不可或缺的重要圖紙要正確解讀屋面板配筋圖，首先要熟悉圖紙上的各種符號和標注這些符號通常代表了不同類型的鋼筋及其尺寸間距等參數例如，圖紙上可能會有直線弧線圓圈等圖形，每種圖形都可能代表一種特定的鋼筋類型或布置。
