要電機正反轉要使用LW516D07233或N型可逆開關，LW516YH33是電壓轉換測量用的以下是三相電中電壓表的接線13 26 48 通，28接表在當中，3 5 7接相線解釋1和3連通，2和6連通，4和8連通，表接在2和8上，3 5 7分別接相線A B C。

LW516 YH33，這款轉換開關的型號，包含了關鍵的標識信息，讓我們逐一解析首先，LW代表了“萬能”轉換開關的英文首字母縮寫，巧妙地使用了“萬能”的反拼音接著，5標記了設計序號，它在設計過程中的序列位置，體現了該型號在系列中的獨特性16則代表了開關觸頭能承受的額定電流，它是開關穩定運。

萬能轉換開關的手柄操作位置是以角度表示的不同型號的萬能轉換開關的手柄有不同萬能轉換開關的觸點如圖所示常用產品有LW5和LW6系列LW5系列可控制55kW及以下的小容量電動機LW6系列只能控制22kW及以下的小容量電動機用于可逆運行控制時，只有在電動機停止后才允許反向起動LW5系列萬能轉換開關。

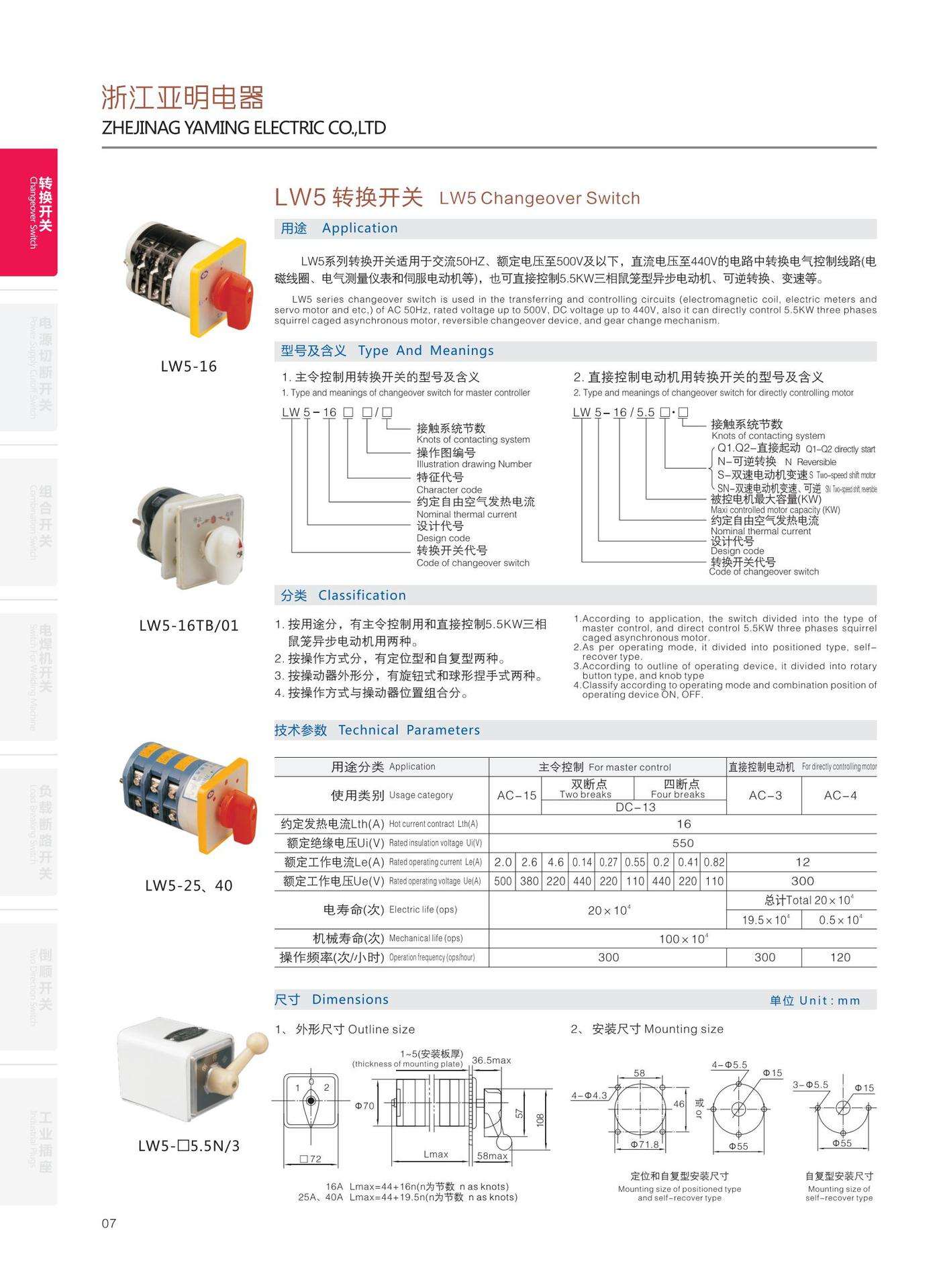

LW516萬能轉換開關可用于交流50Hz，電壓500V及直流電壓440V 電路中，作電氣控制線路轉換之用和電壓380V，55Kw及以下的三相鼠籠型異步電動機的直接控制之用二型號及其含義 主令控制用轉換開關的型號含義如下LW5指萬能轉換開關和設計序號，15指額定電流，D直流 04特征代號 01操作圖編號 4 接觸系。

轉換開關一種可供兩路或兩路以上電源或負載轉換用的開關電器轉換開關由多節觸頭組合而成，在電氣設備中，多用于非頻繁地接通和分?jǐn)嚯娐?，接通電源和?fù)載，測量三相電壓以及控制小容量異步電動機的正反轉和星三角起動等，這些部件通過螺栓緊固為一個整體型號轉換開關 LW516 YH33 字母和數字。

LW5型55kW手動轉換開關為L(zhǎng)W5系列萬能轉換開關的派生產品，適用于交流50~60Hz電壓500V及以下的電力線路，供功率為55kW及以下的電動機作為直接起動開關可逆轉換開關或雙速電動機的變速開關用4 LW6系列萬能轉換開關 LW6系列萬能轉換開關適用于交流50Hz，電壓380V及以下或直流220V及以下電流5A及以下。

LW516YH33萬能轉換開關一共有12個觸點是 開關上面有6個接點，分成三組接點 13點是第一組 57點第二組 911點是第三組 三個電壓線順序第一組接點接A，第二組接點接B，第三組接C 下關下面還有6個接點，分成了兩組接點 2610是下面第一組接點 4812是下面。

轉換開關轉換開關主要適用于交流50Hz額定工作電壓380V及以下直流壓220V及以下，額定電流至160A的電氣線路中 主要用于各種控制線路的轉換電壓表電流表的換相測量控制配電裝置線路的轉換和遙控等萬能轉換開關還可以用于直接控制小容量電動機的起動調速和換向。

在零位時，12觸點閉合往左旋轉，5678觸點閉合往右旋轉，5634觸點閉合使用LW516D07233或N型可逆開關可以實現電機的正反轉，而LW516YH33則是用于電壓轉換測量的設備在日常使用中，電機的正反轉是常見的需求例如在行車木工用的電刨床臺鉆刻絲機甩干機車床等設備。

通過上面學習幾種萬能轉換開關的選型，大家對于萬能轉換開關有了更多的了解，它的適用范圍很廣，需要根據不同的電壓功率，購買合適的萬能轉換開關，工業和家庭用的萬能轉換開關也是有所不同的，因?yàn)殡妷翰煌f能轉換開關型號也不同，千萬不能盲目的購買萬能轉換開關，如果選型不對，很容易縮短萬能轉換開關。

LW516 YH33 的意思就是用于電壓指示轉換相間電壓的萬能轉換開關以上便是小編為大家介紹的關于轉換開關型號的知識，希望對大家有所幫助，轉換開關主要用于交流50Hz額定工作電壓380V及以下，直流電壓220V及以下的電路中轉換電氣控制線路和電氣測量?jī)x表，也可直接控制55KW及以下的三相鼠籠型異步電動機。

這個接線要看你的使用場合了，只需要搞清楚在不同角度哪些觸點導通就可以了這個在你轉換開關的說明書上會有，注意看下向左轉向右轉 萬能轉換開關的手柄操作位置是以角度表示的不同型號的萬能轉換開關的手柄有不同萬能轉換開關的觸點，電路圖中的圖形符號如圖a所示但由于其觸點的分合狀態與操作。

LW萬能開關的型號意義所以LW5D一1655SN6是雙速電機變速可逆開關LW5D一1655SN6接線圖圖中的“X”表示觸點閉合。

電工在處理LW5163萬能轉換開關接線時，首先需要使用萬用表檢測在不同檔位時哪些觸點是常閉常開的通過這樣的測量，可以明確哪些觸點應該被使用，進而確定具體的接線方案這樣做的好處是能夠確保每個觸點在正確的工作狀態下發揮其應有的功能在進行測量的過程中，電工會關注三個關鍵電壓點，這有助于。

LW516系列轉換開關按用途分有主令控制和控制55kW及以下的小容量電動機用兩種LW516系列萬能轉換開關按操作方式分定位型和子復位型兩種LW516系列萬能轉換開關按操作器外形分有旋鈕式和球形捏手式兩種LW6系列轉換開關 LW6系列轉換開關主要適用于交流50Hz，額定工作電壓至380V，直流電壓至220V的機床。

其次，在應用場景方面，LW5不僅可用作電氣控制線路的轉換，還可用于電壓380V55KW及以下的三相鼠籠型異步電動機的直接控制而LW5D的具體應用場景可能因型號和規格的不同而有所差異，但一般來說，它可能用于需要較低電壓和電流控制的電氣系統中此外，需要注意的是，LW5和LW5D的具體型號和規格可能因。
