鎳氫電池充電器電路圖及工作原理 該電路采用LM324的四個運算放大器作為比較器，利用TL431設定電壓基準，S8550作為調整管，將輸入電壓降壓，對電池進行充電電路設計簡單，工作穩定，無需調整，元器件易購電路主要分為基準電壓Vref形成大電流充電充電指示及小電流充電四個部分1基準電壓Vref的形成。

關鍵是要找到電流取樣電阻，然后看取樣送到運放的哪個腳，再查參考電壓換算一下就可以調整了。

可以串聯一個硅二極管，硅二極管的壓降是07V，降壓后即可對3V電池充電二極管正向?qū)?叫做門坎電壓或閾值電壓，硅管約為05V，鍺管約為01V硅二極管的正向?qū)▔航导s為06~08V，鍺二極管的正向?qū)▔航导s為02~03V外加正向電壓時，在正向特性的起始部分，正向電壓很小，不足以。

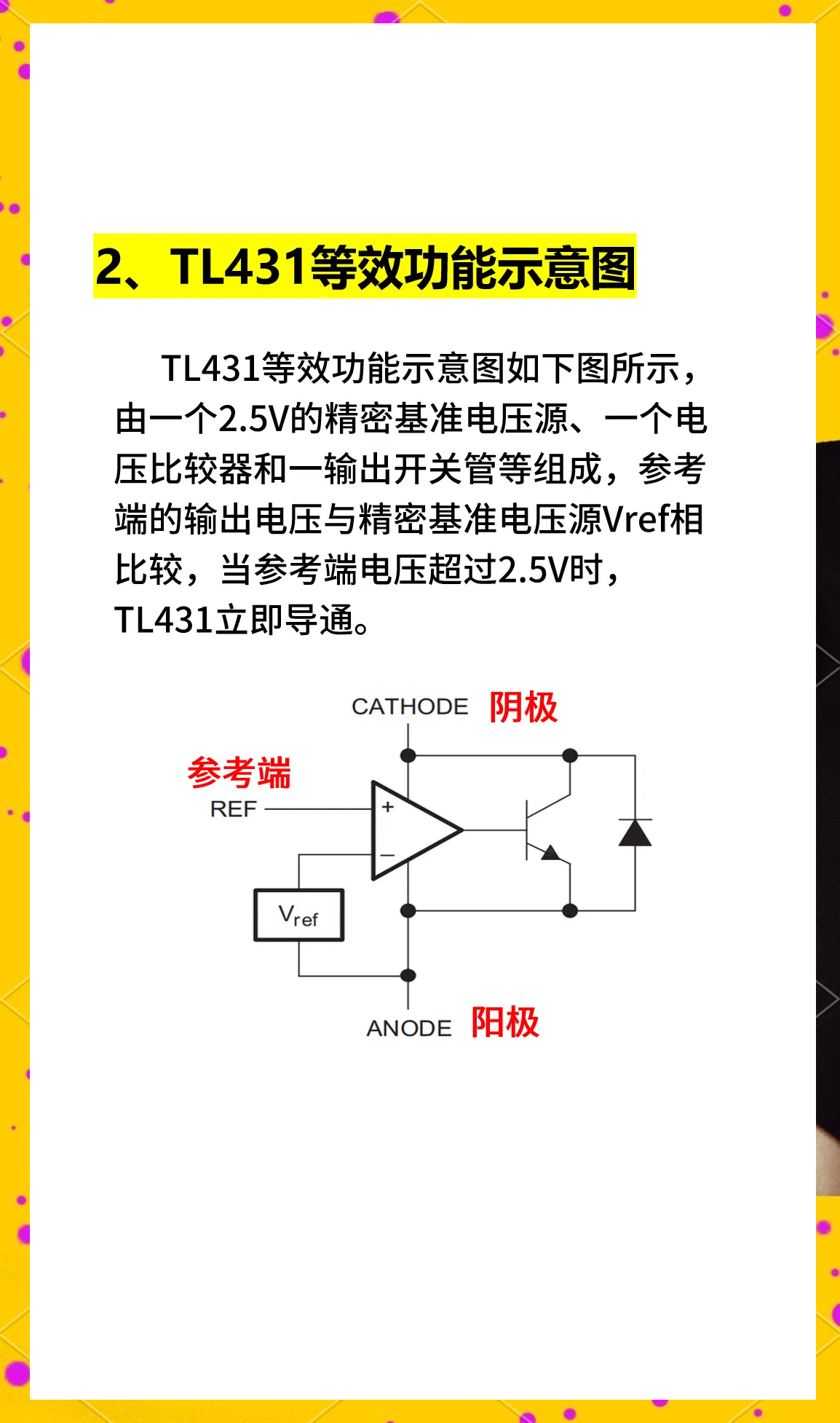

檢查精密可調三極管TL431附近的電位器或線路板上帶*號的并聯電阻，如果是電位器，先向小的方向調，如果有電壓降低的變化，再調大有的充電器不帶電位器，可在TL431輸入附近找有并聯在一起的電阻，用15k電阻并上短時間試試，有效果的話，再找合適的電阻直到電壓落在正常位置上為止。
